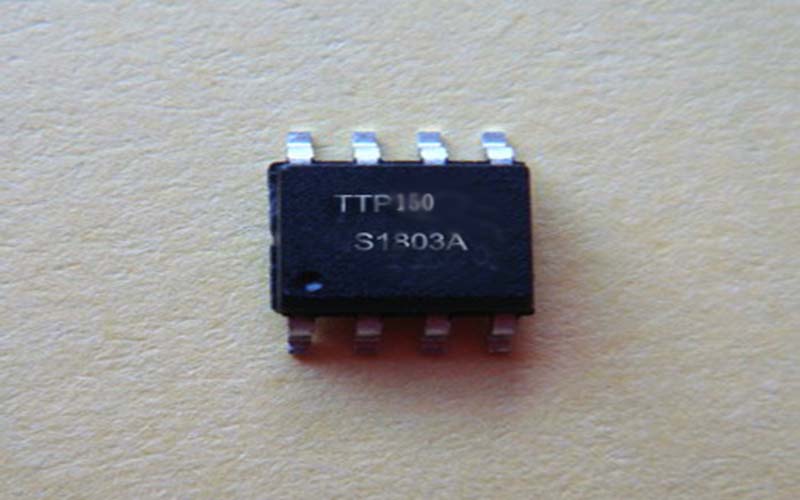

消防應急燈控制感應IC芯片TTP150B

概述

應急雙頭燈 / 標誌燈應用控制晶片， 內置電池檢測、控制、保護及 光源恆定電流驅動、短路、

開路檢測模塊電路。

特點

? 電壓工作範圍 2.4~5.5V。

? 待機典型工作電流，無負載< 1.2mA@VDD=5.0V ; IDD off <3.5uA@VDD=1.2V。

? 提供Ni-CD/Ni-MH 單顆電池應用節省電池成本。

? 有電池充電/放電保護功能，電池充電充飽截止功能，電池放電保護偵測功能。

(可外部串電阻調整充電電流)

? 電池最長充電時間選擇 20/12小時，提供放電後自動回補充電功能。

? 光源偵測短路/開路功能。(雙頭兩串/標致燈雙路偵測)

? 內建升壓 128KHz(K=1024) LED 光源恆定電流輸出，增加電池工作時間。

? 提供BUZZER輸出 (腳位選擇三種輸出模式 )。

? 三LED輸出指示主電功能/充電功能/故障功能。

? 提供月自動/年自動/按鍵進入測試模式 (年月自動檢測功能腳位選擇“開啟/關閉” )。

? 提供快速月年自動檢測功能 (自動進入應急檢測光源/電池放電能力)

IC 腳點陣圖

封裝型式 : SOP16
